Ersatzteile für Wodtke smart air+ Kaminofen

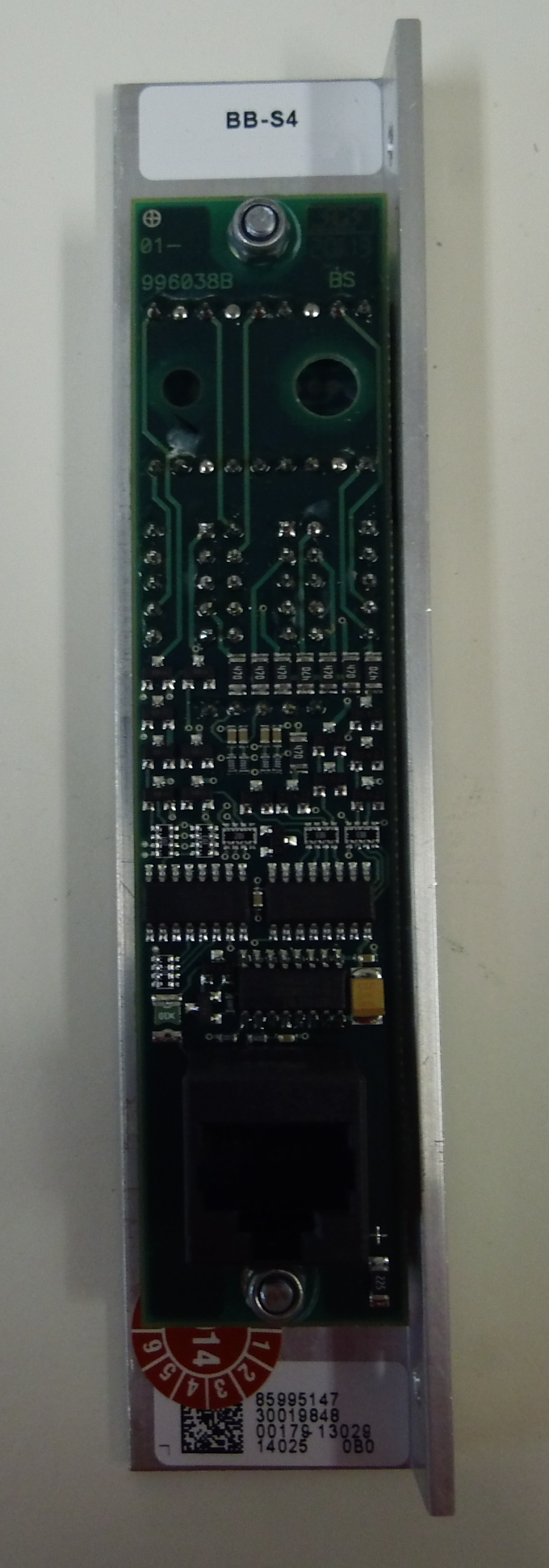

Original Bedieneinheit für den Pelletofen Wodtke Smart air+

Wodtke Smart air+ Bedieneinheit Eckdaten:

• Steuerpanel, Bedienboard
• Maße (B/L) 30 mm mm x 140 mm mm
• BB-S4
• ohne Kabel

Original Brennertopf für den Pelletofen Wodtke Smart air+

Wodtke Smart air+ Brennertopf Eckdaten:

• Brennerschale, Verbrennungsmulde
• Maße (B/L/H) 160 mm x 195 mm x 88 mm
• Material Guss
• Durchmesser unten 70 mm, Durchmesser oben 142mm
• mit integrierter Halterung
• Position 11 in der Explosionszeichnung

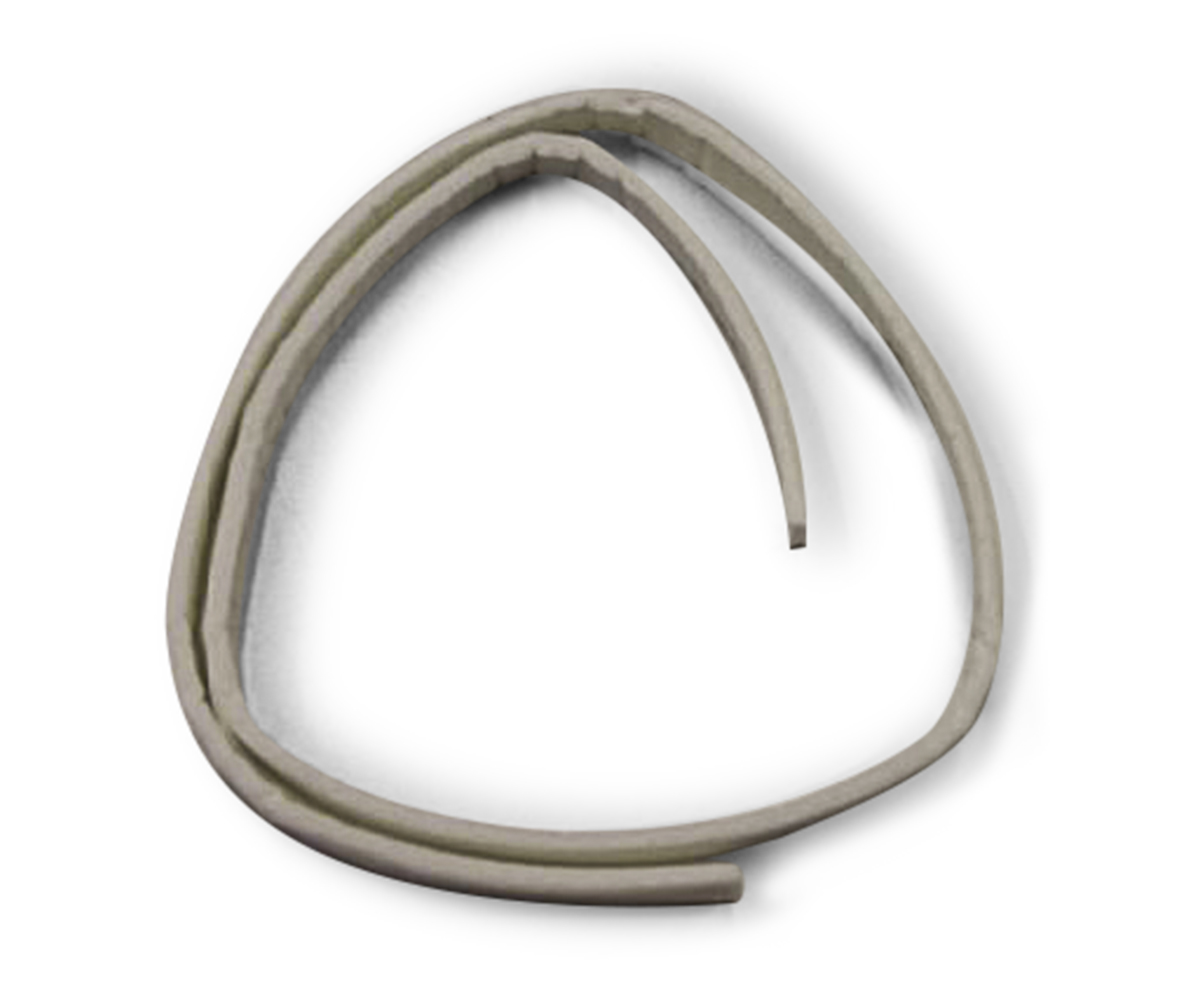

Original Dichtung für Lüftermotor für den Pelletofen Wodtke Smart air+

Wodtke Smart air+ Dichtung für Lüftermotor Eckdaten:

• Dichtschnur, Dichtungsband
• Maße (B/H) 10 mm x 4 mm
• Länge 56 cm

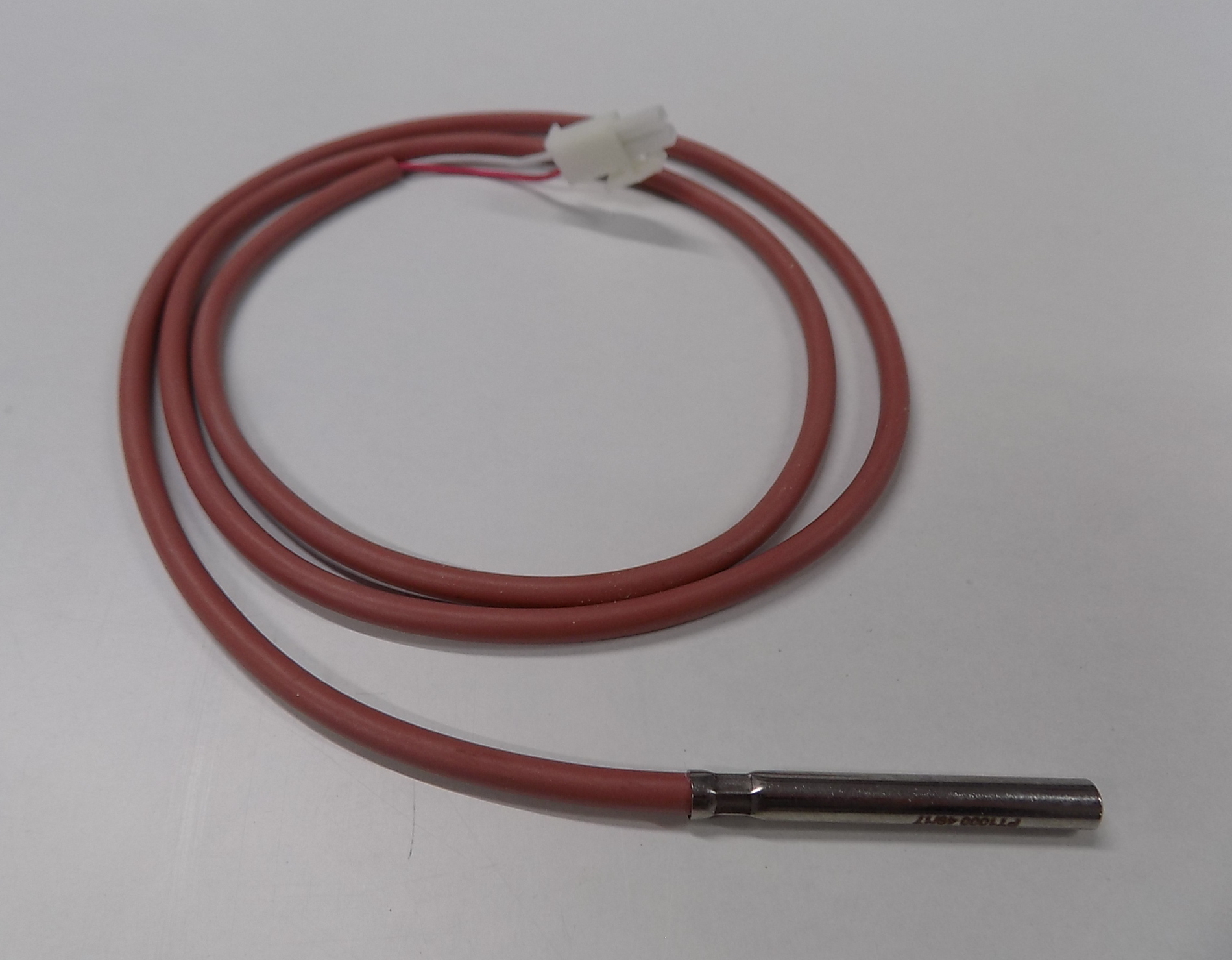

Original Temperaturfühler für den Pelletofen Wodtke Smart air+

Wodtke Smart air+ Temperaturfühler Eckdaten:

• Temperatursensor, Temperaturmesser
• Länge 1,08 m
• PT1000 Fühler
• verwendbar als Temperaturfühler für Pelletrutsche (TP) oder Rauchgasgebläse (TR)
• Position 16 in der Explosionszeichnung

Original Fühlerhülse für den Pelletofen Wodtke Smart air+

• Kurz, für Rauchgas

Wodtke Smart air+ Fühlerhülse Eckdaten:

• Hülse, Kapsel
• Maße (B/L) 52 mm x 80 mm
• Durchmesser 10 mm

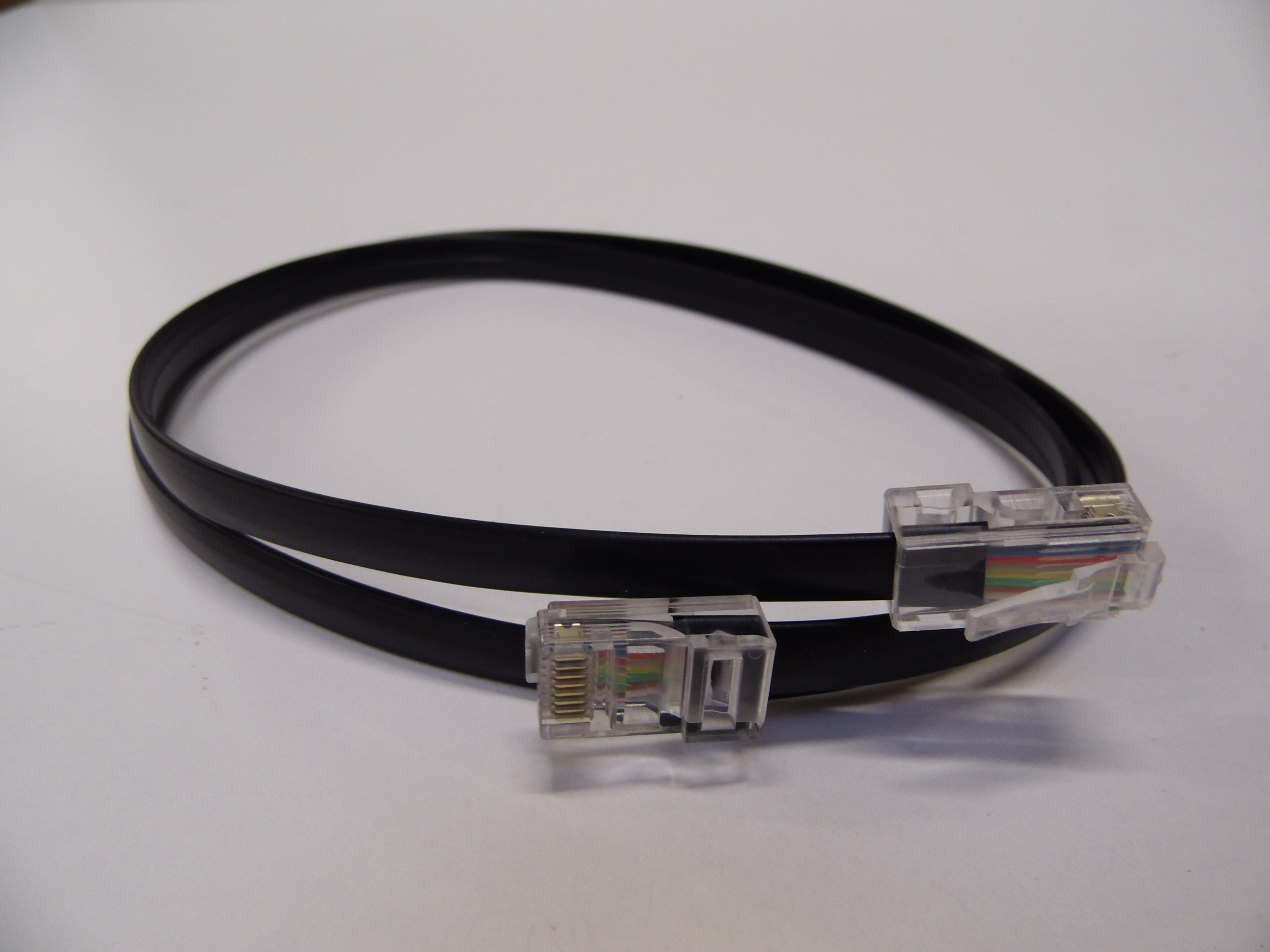

Original Kabel für Bedienboard für den Pelletofen Wodtke Smart air+

• für S3/S4

Wodtke Smart air+ Kabel für Bedienboard Eckdaten:

• Leitung, Schnur
• Länge 8,00 m

Original Lüftermotor für den Pelletofen Wodtke Smart air+

• Bitte achten Sie auf die Bezeichnung Ihres Bediener-Panels. Dieser ist für S5

Wodtke Smart air+ Lüftermotor Eckdaten:

• Motor, Belüftungsmotor

Original Luftmengensensor für den Pelletofen Wodtke Smart air+ PO 04.6 E

• S4 Steuerung als Grundlage

Wodtke Smart air+ PO 04.6 E Luftmengensensor Eckdaten:

• Luftmengenmesser, Luftmassenmesser
• Maße (B/L/H) 95 mm x 50 mm x 20 mm
• Position 10.1 in der Explosionszeichnung

Original Revisionsdichtung für den Pelletofen Wodtke Smart air+ PO 04.6 E

Wodtke Smart air+ PO 04.6 E Revisionsdichtung Eckdaten:

• Revisionsdeckeldichtung, Putzdeckeldichtung
• Maße (B/L/H) 390 mm x 90 mm x 5 mm

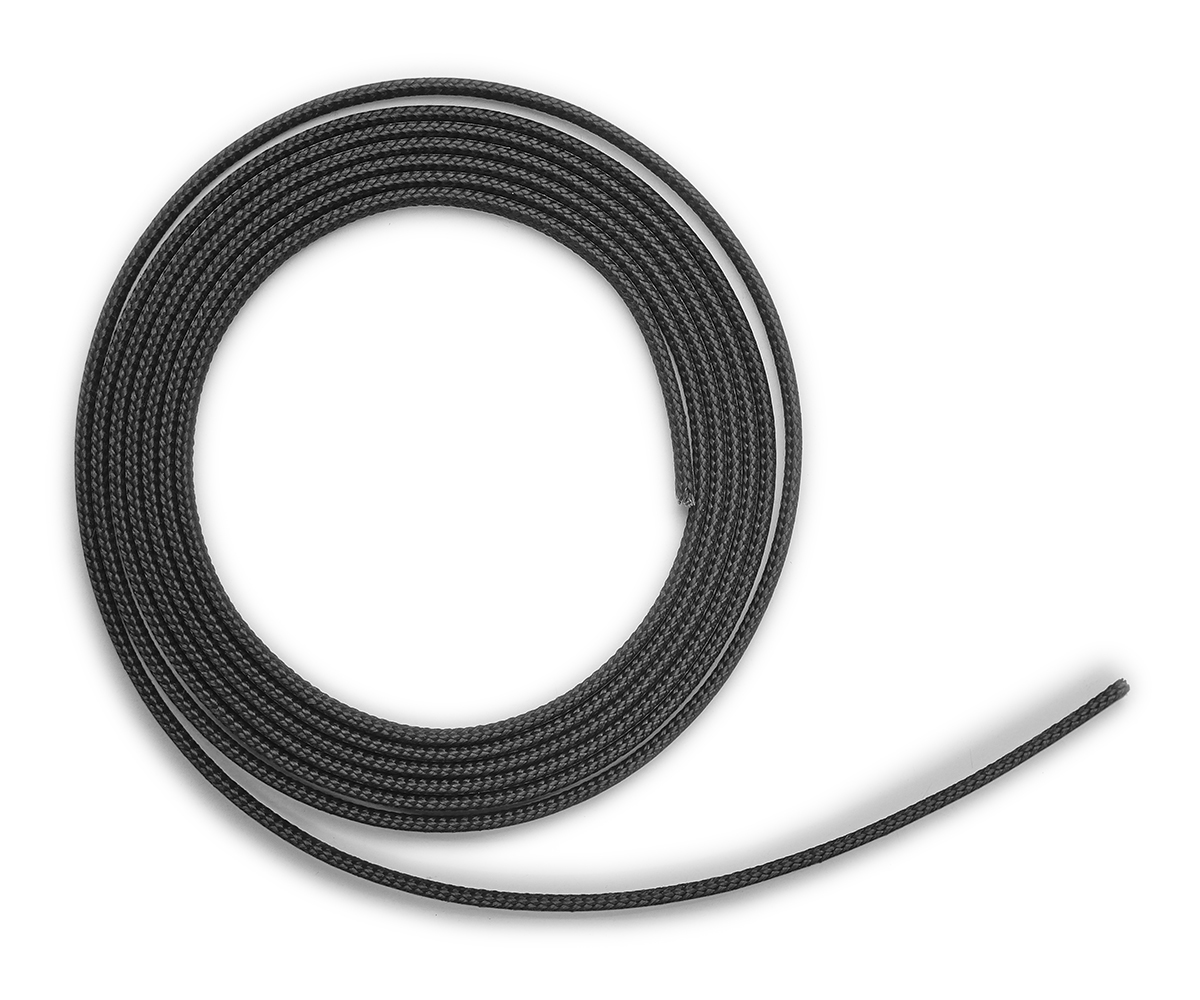

Scheibendichtung für den Kamineinsatz Wodtke Smart air+ PO 04.6 E

Wodtke Smart air+ PO 04.6 E Scheibendichtung Eckdaten:

• Dichtschnur, Dichtung
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 3,00 m
• selbstklebend

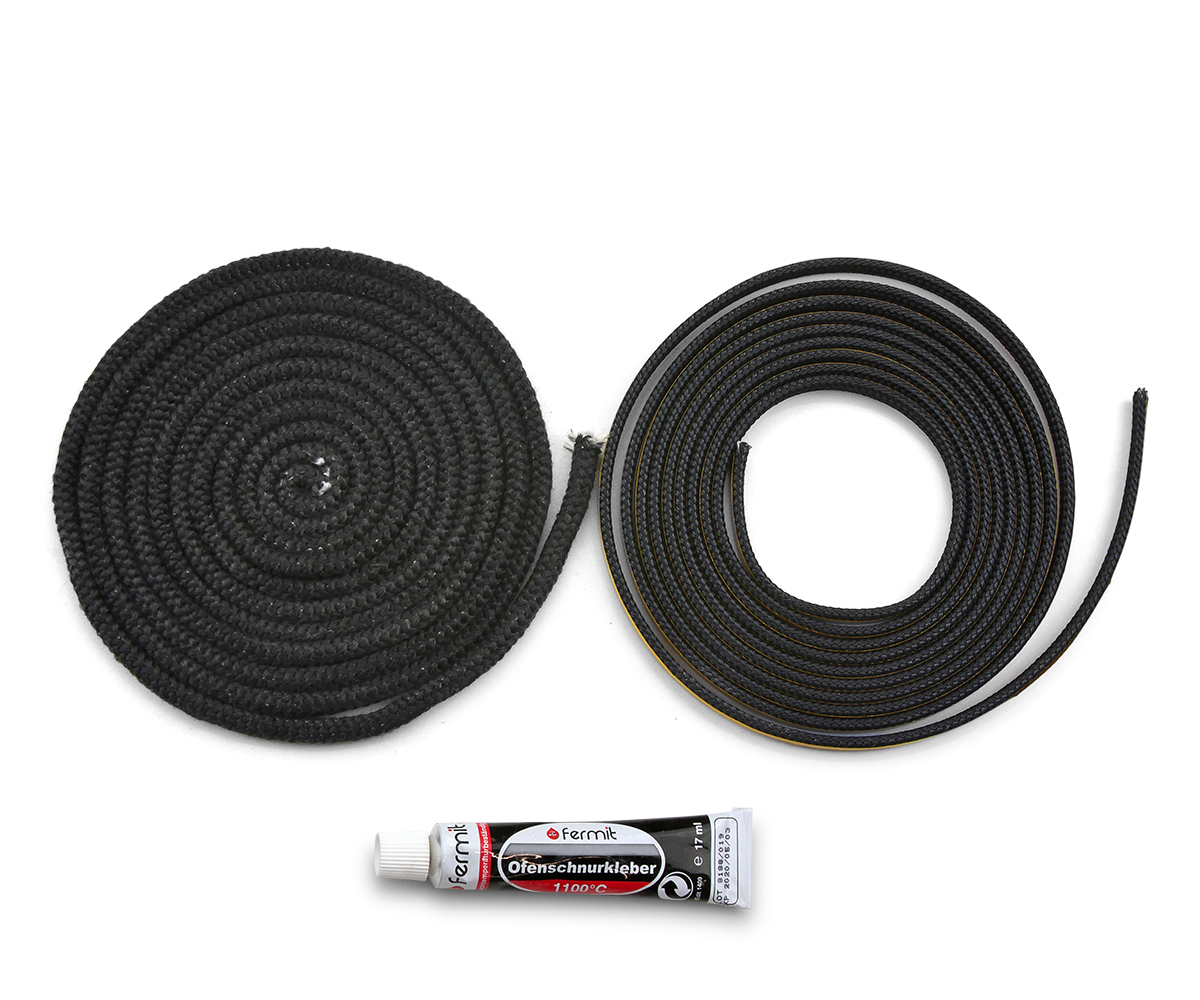

Scheibendichtung Set für den Pelletofen Wodtke Smart air+ PO 04.6 E

• 3-teiliges Set

Wodtke Smart air+ PO 04.6 E Scheibendichtung Eckdaten:

• 3 Stück

• Kordeldichtung (zwischen Sichtscheibe und Tür)
• Länge 3 m
• Durchmesser 6 mm
• Flachdichtung (zwischen Sichtscheibe und Scheibenhalter)
• Länge 3 m
• Maße 8x2 mm
• selbstklebend
• Kleber
• Inhalt 17 ml

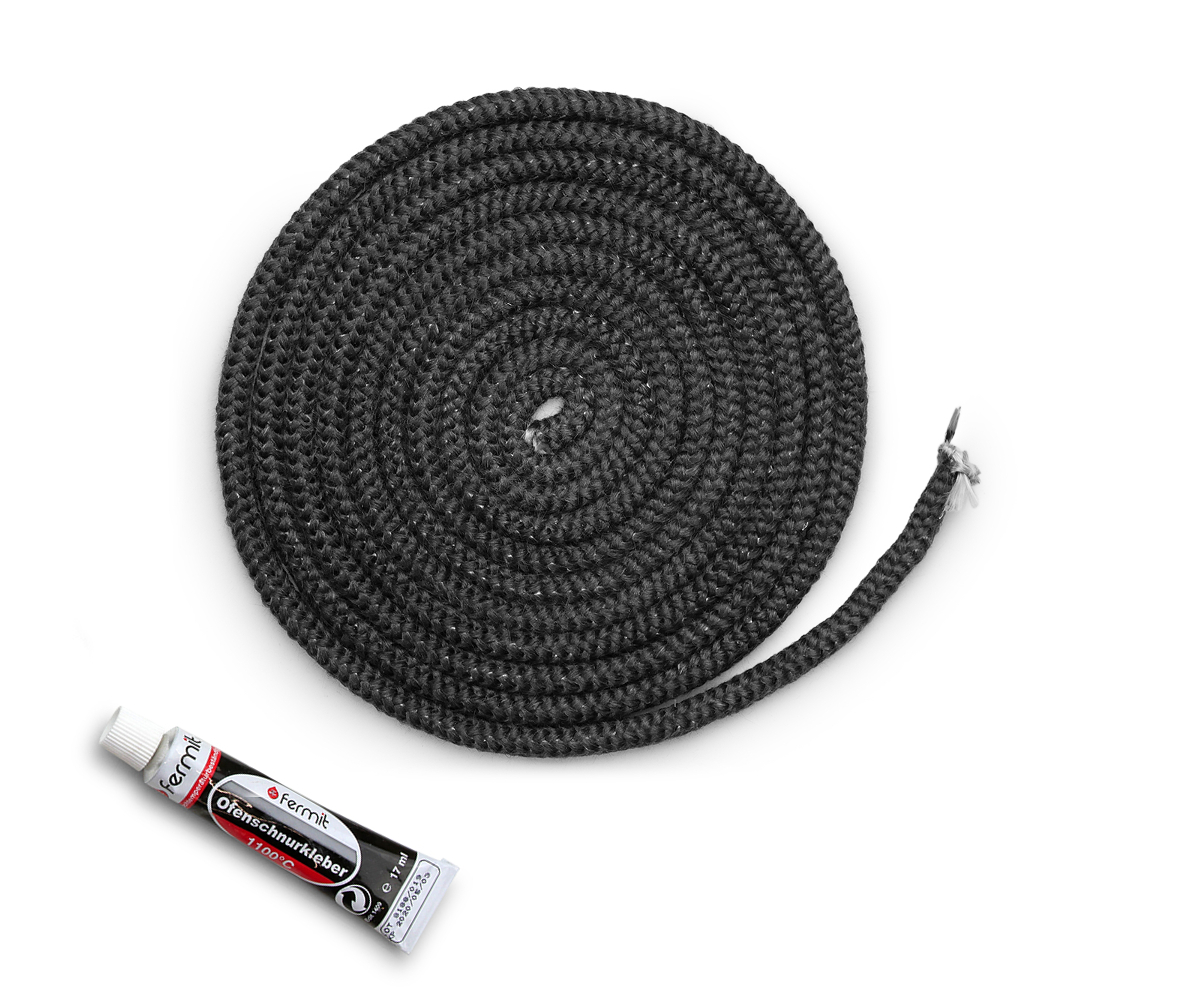

Scheibendichtung Set für den Pelletofen Wodtke Smart air+ PO 04.6 E

• 2-teiliges Set

Wodtke Smart air+ PO 04.6 E Scheibendichtung Eckdaten:

• Glasdichtung, Dichtschnur
• Kordeldichtung
• Länge 3 m
• Durchmesser 6 mm

• Kleber
• 1 Stück
• Inhalt 17 ml

Original Sichtscheibe für den Pelletofen Wodtke Smart air+

Wodtke Smart air+ Sichtscheibe Eckdaten:

• Türglas, Glas
• Material Glas
• Form flach
• hitzebeständig
• Position 2.1 in der Explosionszeichnung

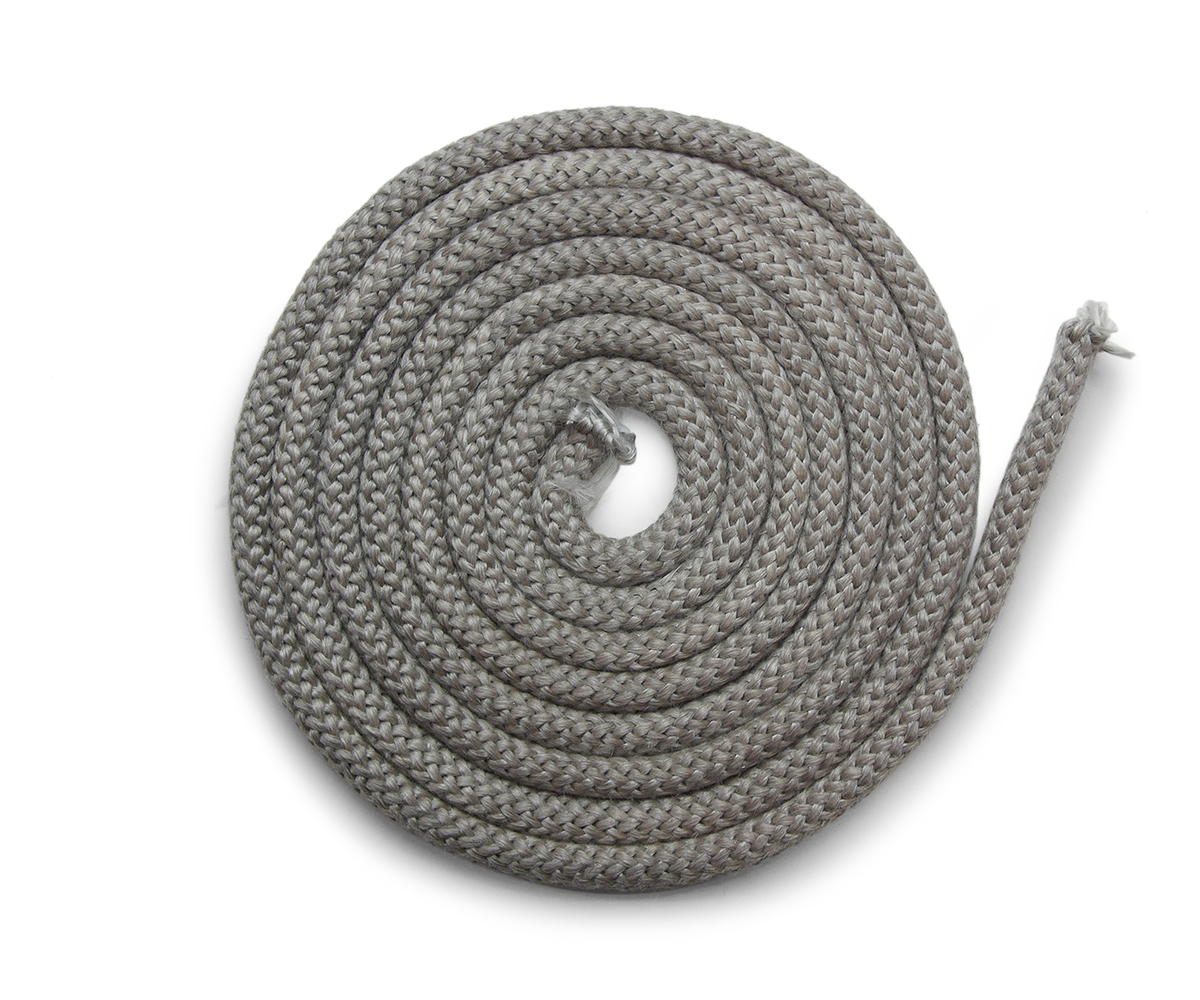

Türdichtung für den Pelletofen Wodtke Smart air+

• Wir empfehlen einen Kleber für die Montage, der durch punktuelles Auftragen, unterstützend wirken kann.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen.
• Als optisches Highlight bieten wir ebenfalls Dichtungshülsen an.

Wodtke Smart air+ Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

Original Zündung für den Pelletofen Wodtke Smart air+

Wodtke Smart air+ Zündung Eckdaten:

• Zündelement, Zündelektrode
• Maße (B/L/H) 65 mm x 160 mm x 65 mm
• Position 14.1 in der Explosionszeichnung

Original Zündkabel für den Pelletofen Wodtke Smart air+

• Zündkabel wird ohne Sicherung geliefert, bitte separat dazu bestellen, falls erforderlich

Wodtke Smart air+ Zündkabel Eckdaten:

• Kabel, Zündleitung
• Länge 6,00 m
• ohne Sicherung
• Position 10.2 in der Explosionszeichnung

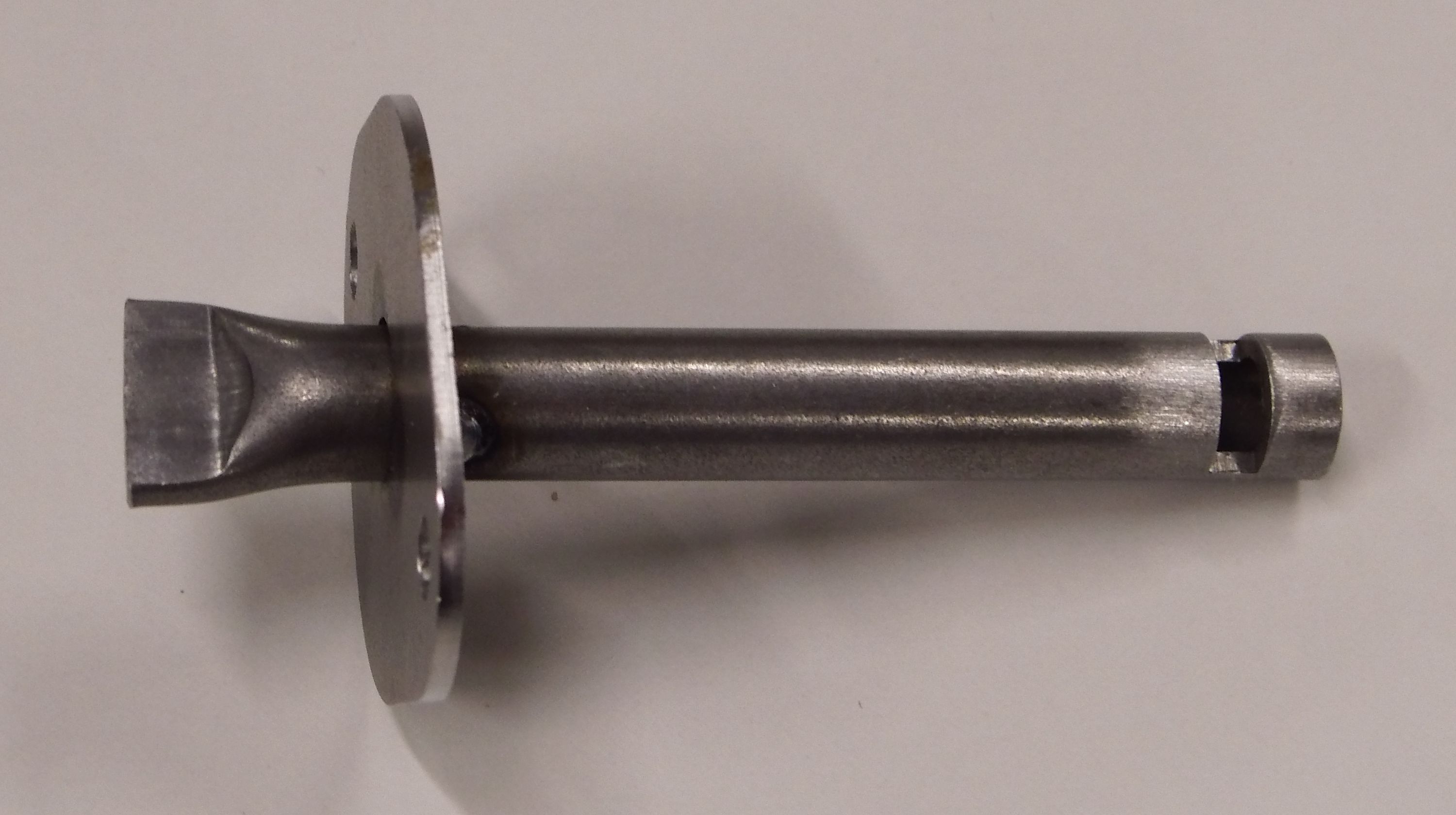

Original Zündpatrone für den Pelletofen Wodtke Smart air+

Wodtke Smart air+ Zündpatrone Eckdaten:

• Zündkerze, Glühzünder
• Maße (B/L/H) 9 mm x 150 mm x 9 mm
• Durchmesser 9 mm
• Position 6 in der Explosionszeichnung

Original Zugumlenkung für den Pelletofen Wodtke Smart air+

Wodtke Smart air+ Zugumlenkung Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Maße (B/L/H) 304 mm x 136 mm x 6 mm
• Material Stahl
• Position 12 in der Explosionszeichnung
