Ersatzteile für Wodtke KK 50-10 RW Kaminofen

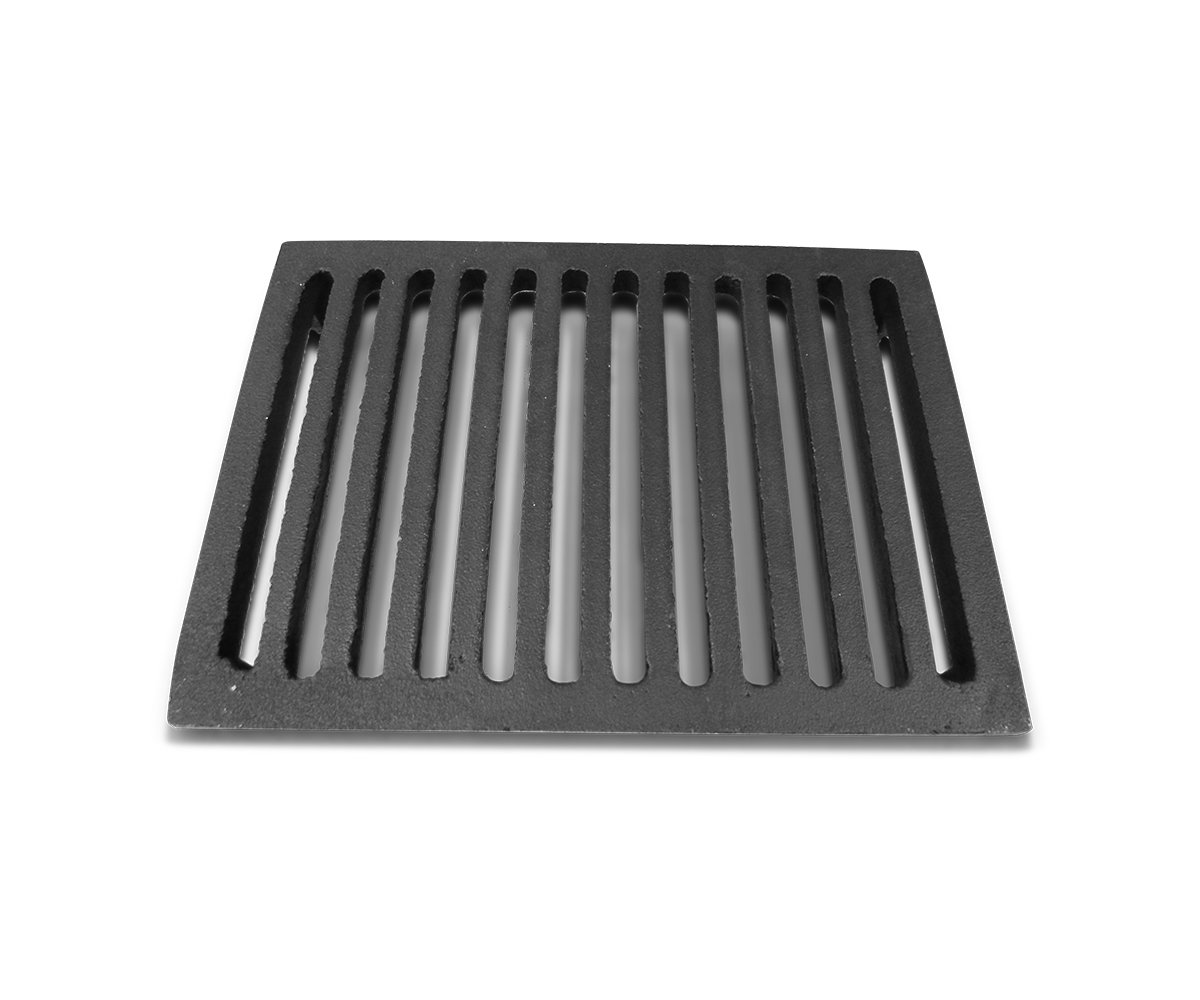

Original Ascherost für den Kaminofen Wodtke KK 50-10

Wodtke KK 50-10 Ascherost Eckdaten:

• Gussrost, Feuerraumrost
• Maße (B/L/H) 150 mm x 210 mm x 30 mm
• Stärke 15 mm
• Material Guss
• Form rechteckig

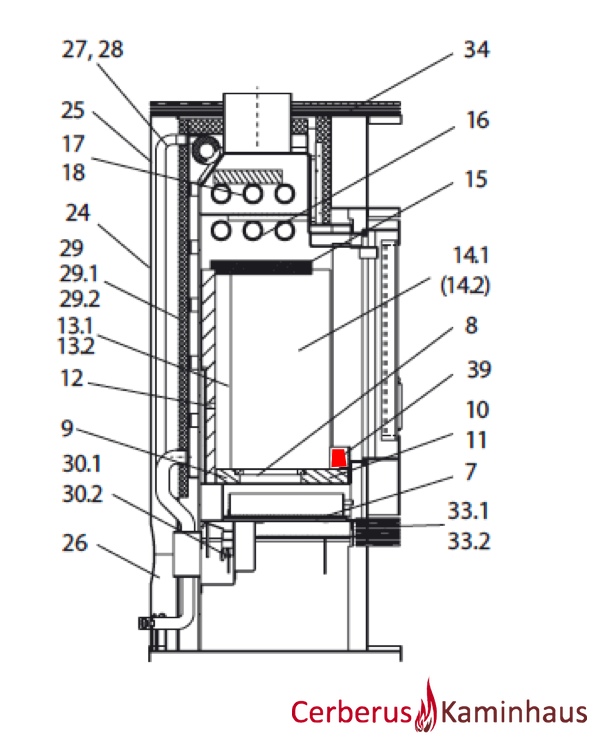

• Position 8 in der Explosionszeichnung

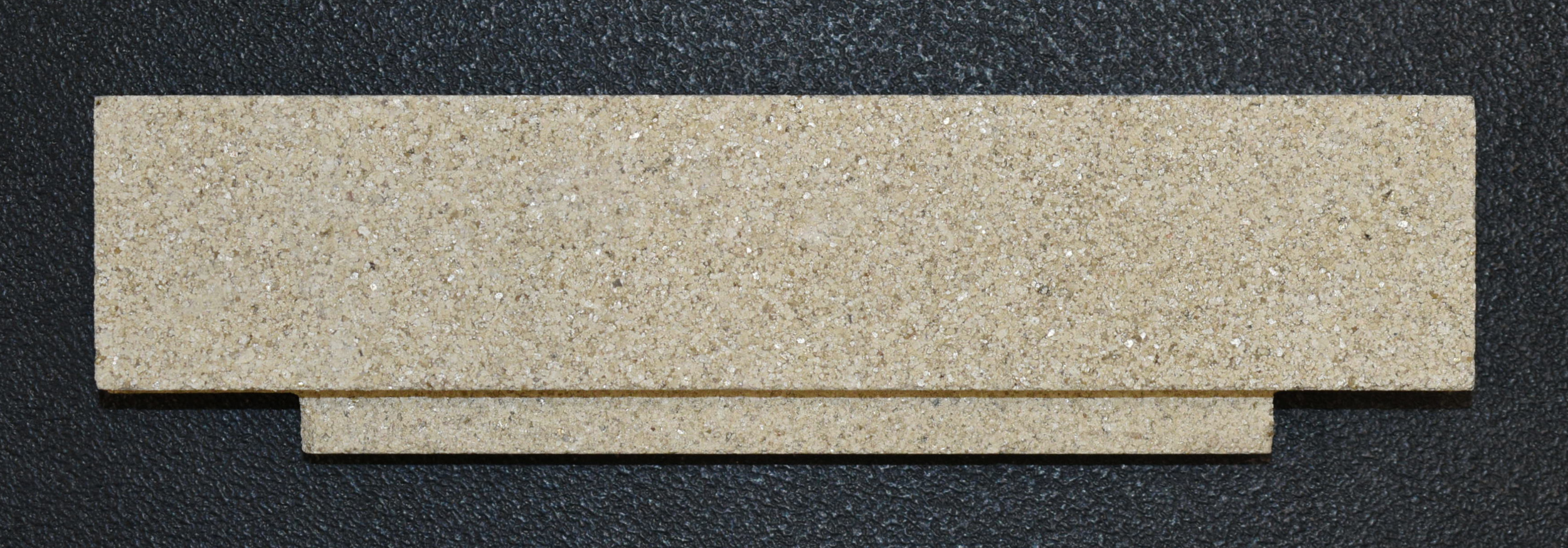

Original Bodenstein hinten für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 212 mm x 45 mm x 30 mm
• Material Vermiculite
• Aussparung 10 mm
• Position 9 in der Explosionszeichnung

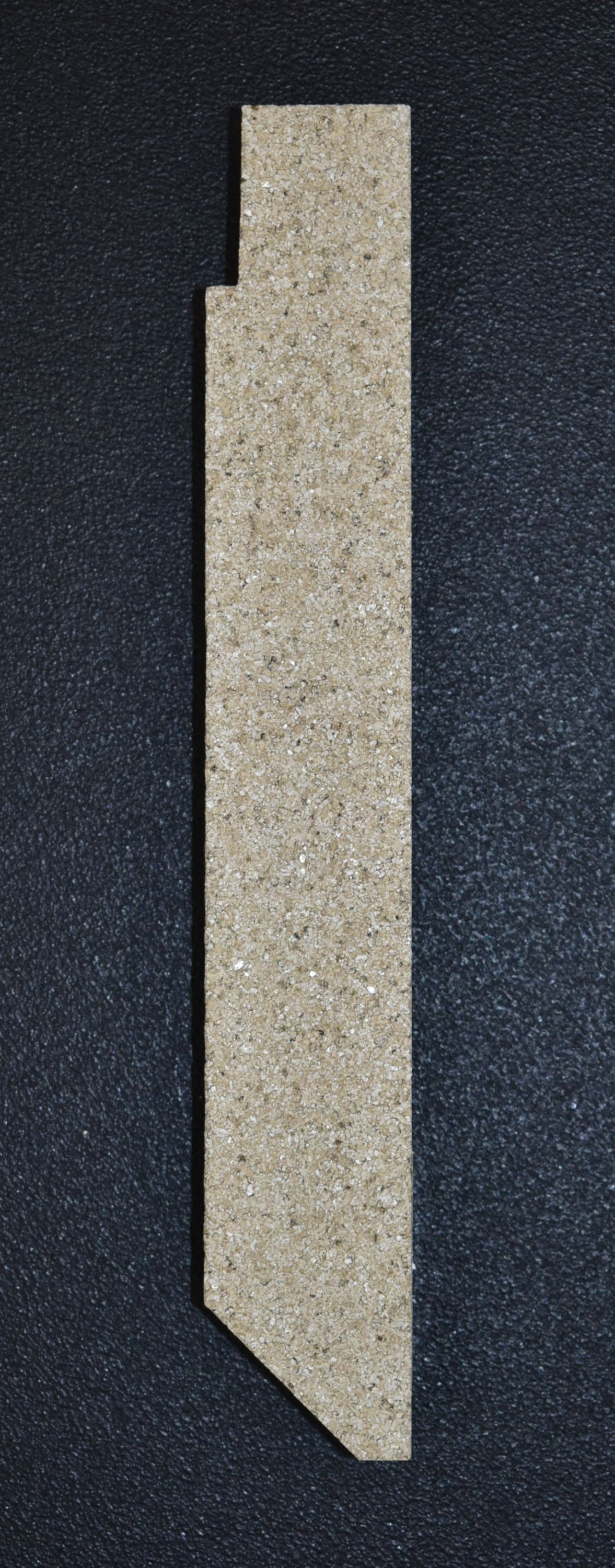

Original Bodenstein links für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 45 mm x 290 mm x 30 mm
• Material Vermiculite
• Aussparung und Schräge
• Position 10 in der Explosionszeichnung

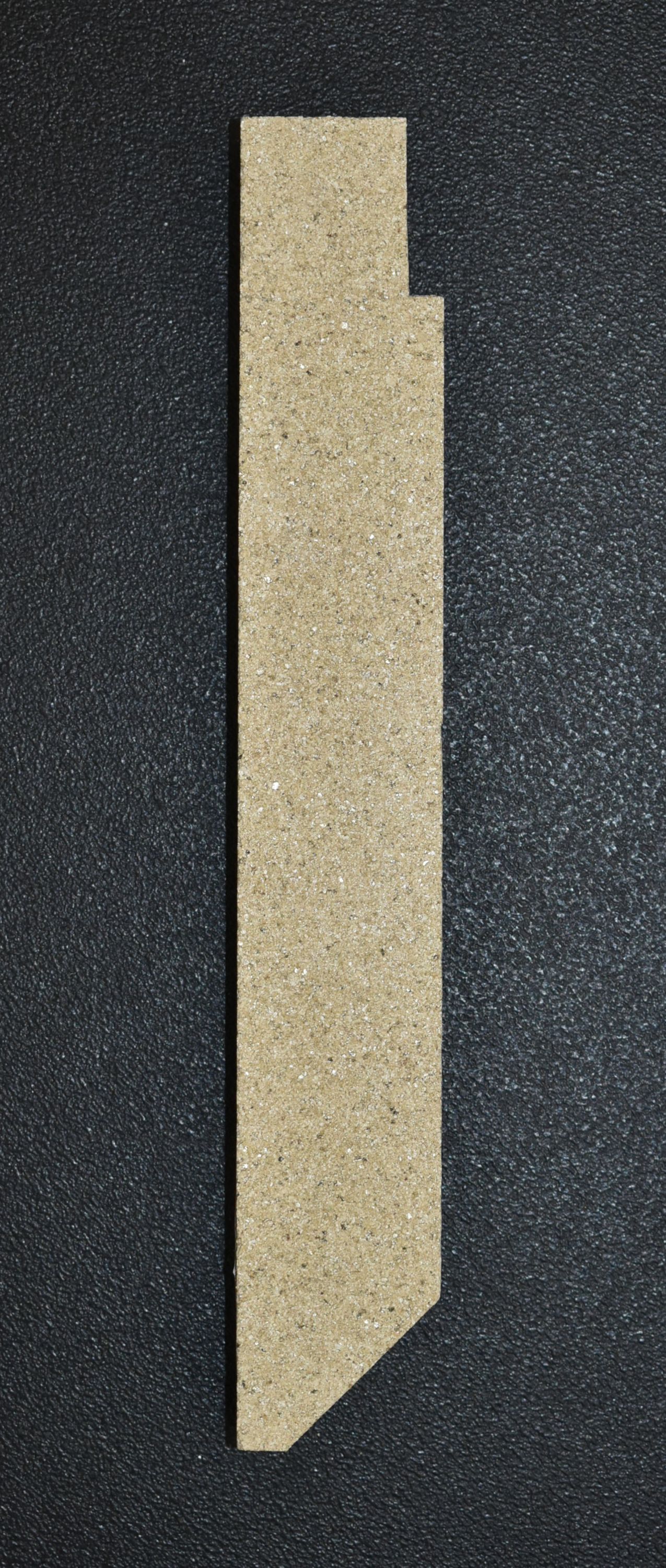

Original Bodenstein rechts für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 45 mm x 290 mm x 30 mm
• Material Vermiculite
• Aussparung und Schräge
• Position 10 in der Explosionszeichnung

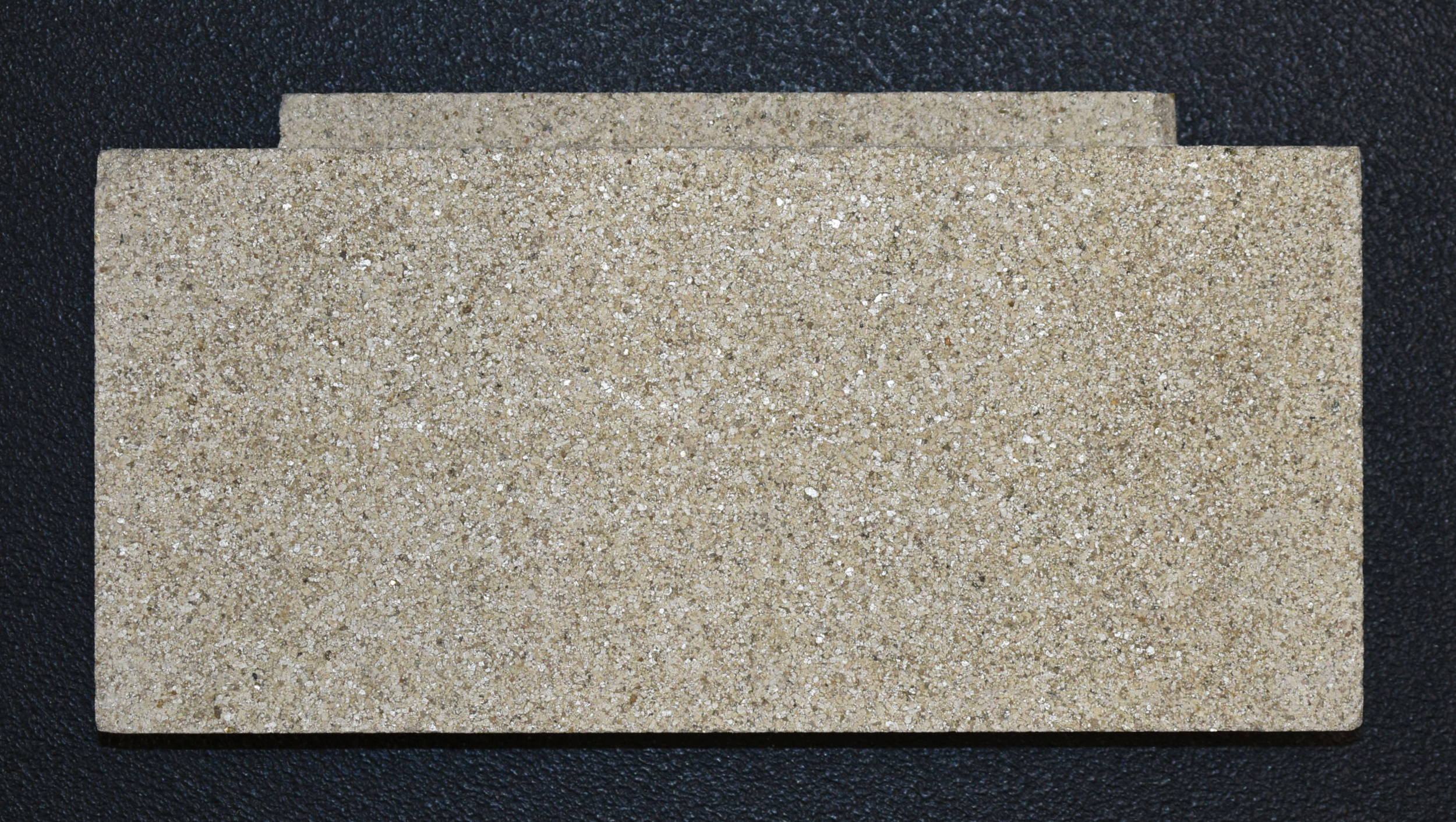

Original Bodenstein vorne für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 210 mm x 100 mm x 30 mm
• Material Vermiculite
• mit Aussparung
• Position 11 in der Explosionszeichnung

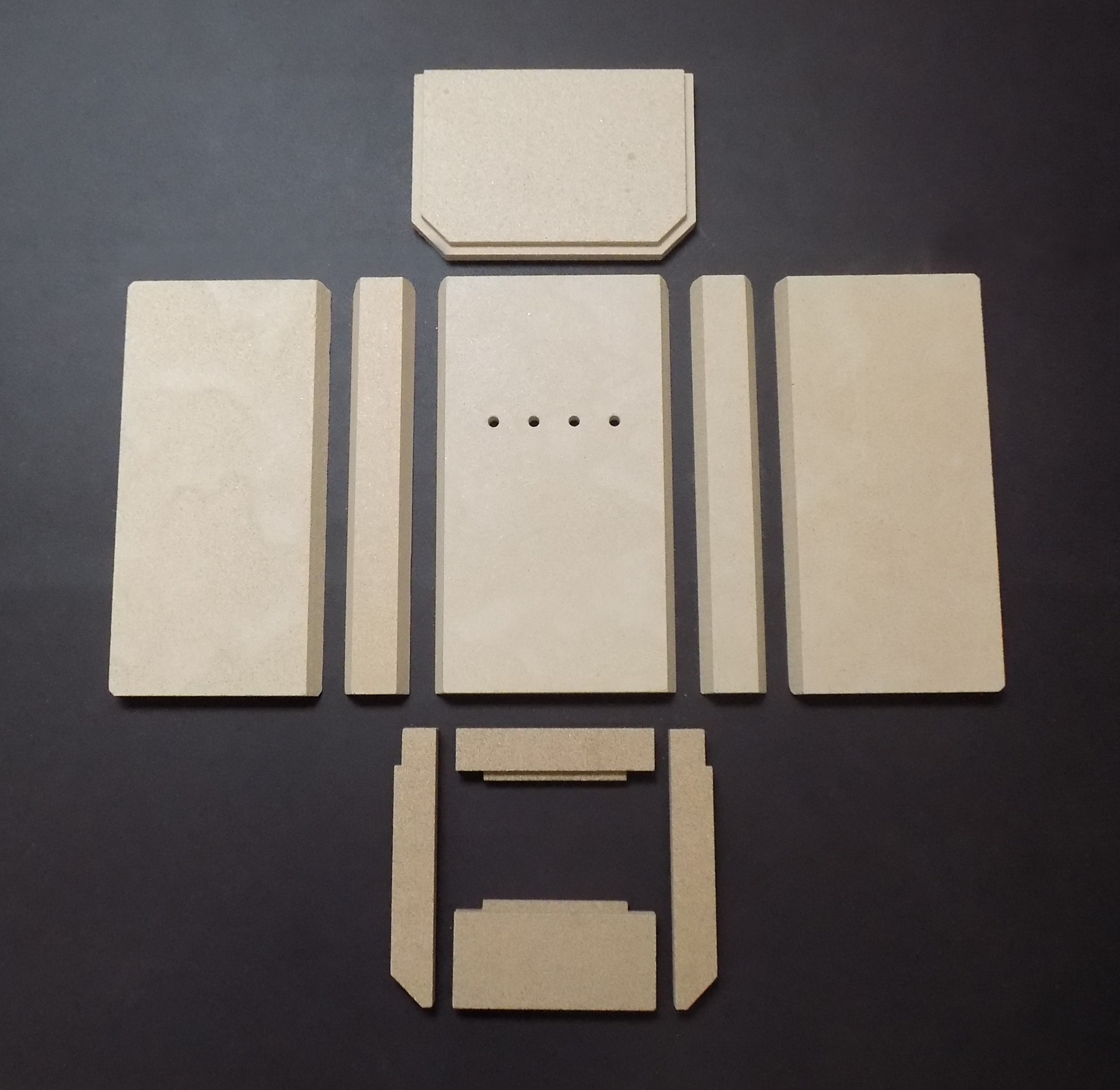

Original Feuerraumauskleidung für den Kaminofen Wodtke KK 50-10 RW

• Passend für Geräte mit der Fertigungsnummern 0800 000 bis Fertigungsnummer 904 454

• 10-teiliges Set

Wodtke KK 50-10 RW Feuerraumauskleidung Eckdaten:

• 10 Stück
• Feuerraumsteine, Brennraumsteine

• Material Vermiculite
• Bodenstein vorne, mit Aussparung (213 x 45 x 30 mm)
• Bodenstein hinten, mit Aussparung ca. 10 mm (100 x 210 x 30 mm)
• Bodenstein links, mit Aussparung und Abschrägung (290 x 45 x 30 mm)
• Bodenstein rechts, mit Aussparung und Abschrägung (290 x 45 x 30 mm)
• Rückwandstein, mit 4 Bohrungen (240/262 x 470 x 30 mm) Dieser Rückwandstein ersetzt auch den Stein ohne Bohrungen.
• Seitenstein links vorne (218 / 230 x 470 x 30 mm), passend für Fertigungsnummer 800 000 - 904 454
• Seitenstein links hinten (70/48 x 470 x 30 mm), passend für Fertigungsnummer 800 000 - 904 454
• Seitenstein rechts vorne (218 / 230 x 470 x 30 mm), passend für Fertigungsnummer 800 000 - 904 454
• Seitenstein rechts hinten (70/48 x 470 x 30 mm), passend für Fertigungsnummer 800 000 - 904 454
• Zugumlenkung unten (328 x 224 x 30 mm)

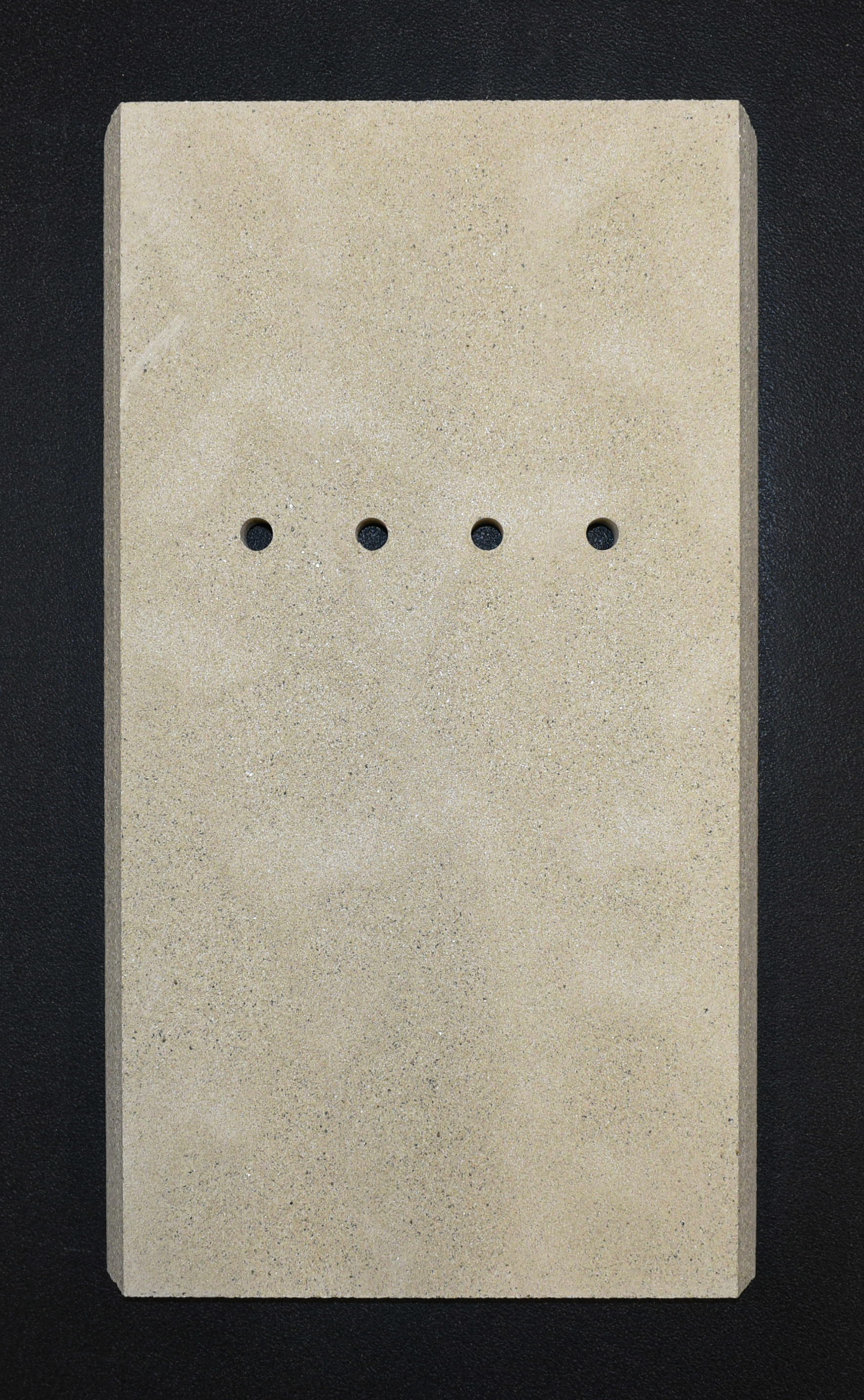

Original Rückwandstein für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Rückwandstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 240/262 mm x 470 mm x 30 mm
• Material Vermiculite

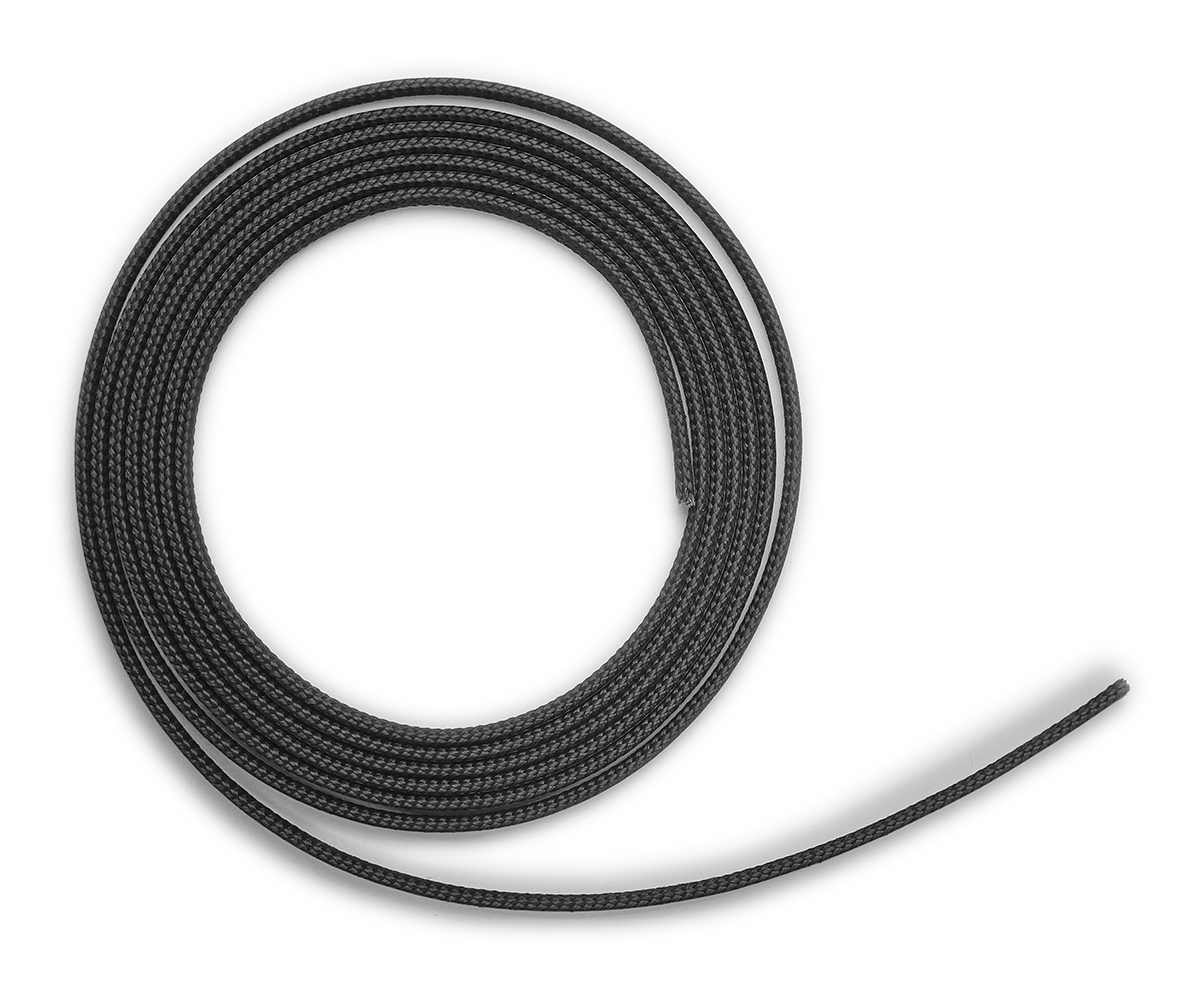

Scheibendichtung für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Scheibendichtung Eckdaten:

• Dichtung, Glasband
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 6,00 m
• selbstklebend

Original Seitenstein links hinten für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 70/48 mm x 470 mm x 30 mm
• Material Vermiculite
• Position 13 in der Explosionszeichnung

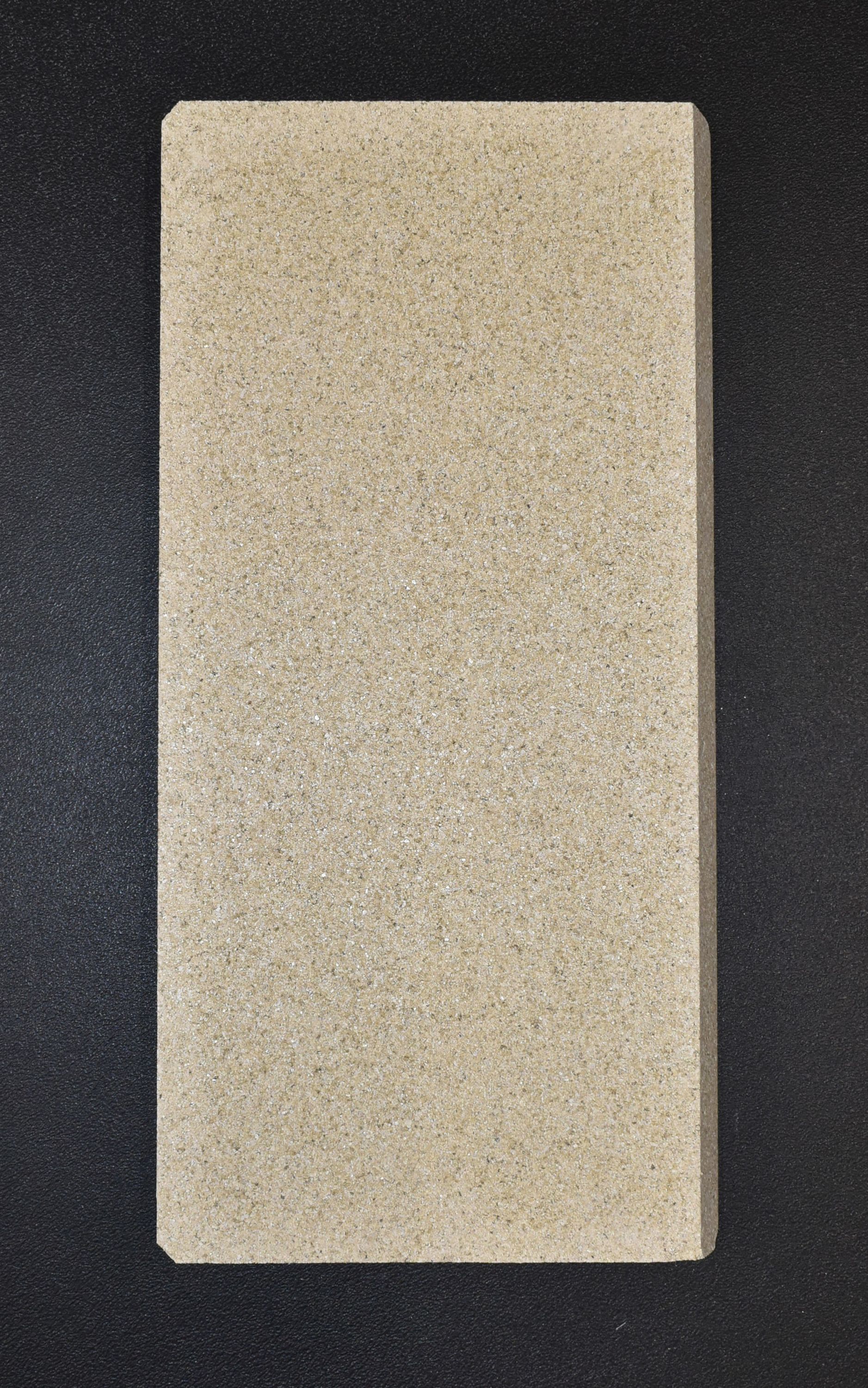

Original Seitenstein links vorne für den Kaminofen Wodtke KK 50-10 RW

• passt bis zur Fertigungsnummer 904 454

Wodtke KK 50-10 RW Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 230/218 mm x 470 mm x 30 mm
• Material Vermiculite

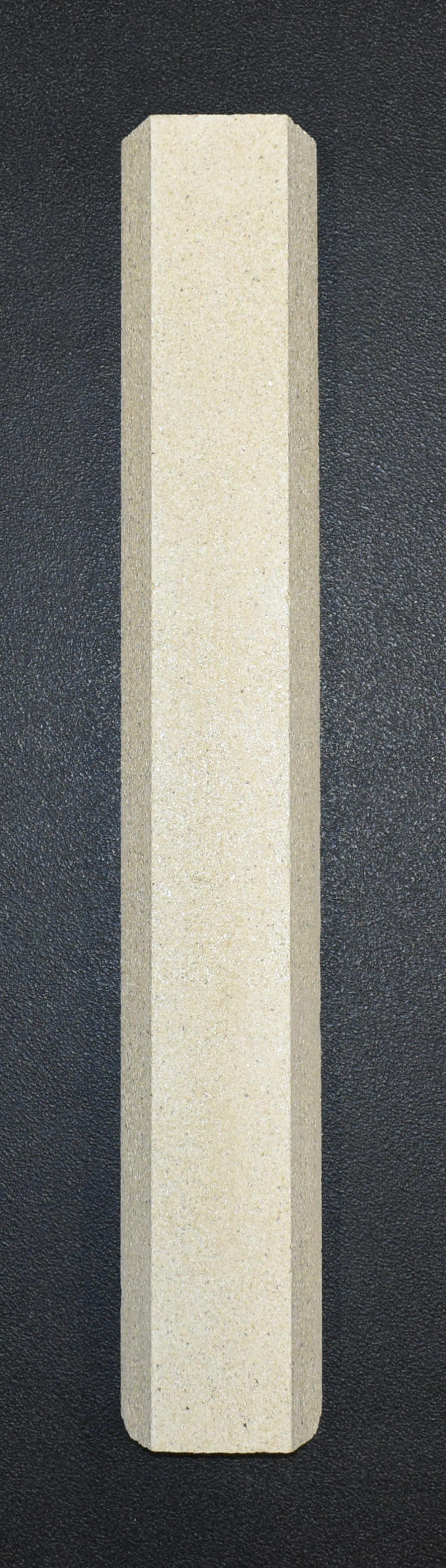

Original Seitenstein rechts hinten für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 70/48 mm x 470 mm x 30 mm
• Material Vermiculite

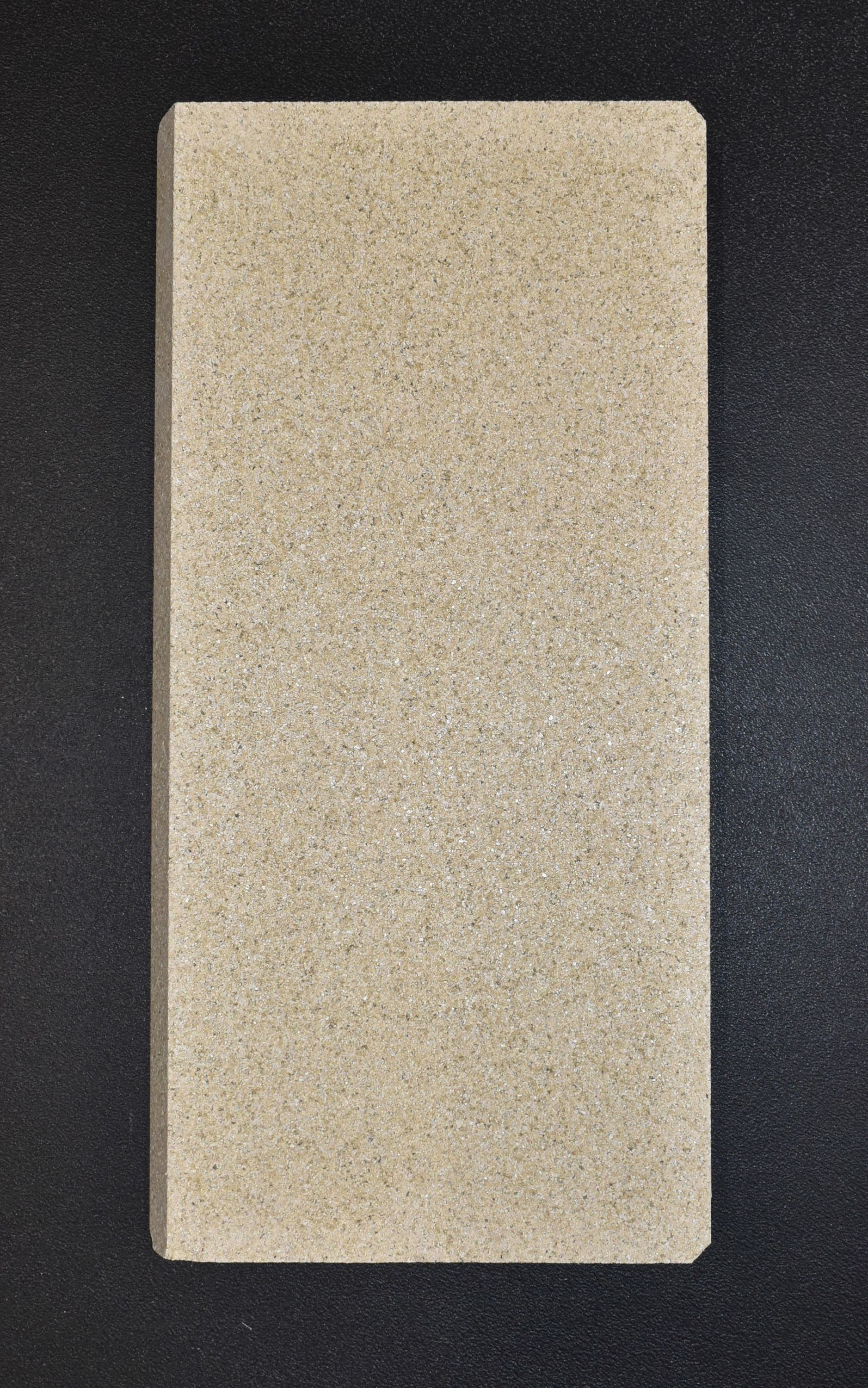

Original Seitenstein rechts vorne für den Kaminofen Wodtke KK 50-10 RW

• passt bis zur Fertigungsnummer 904 454

Wodtke KK 50-10 RW Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 230/218 mm x 470 mm x 30 mm
• Material Vermiculite

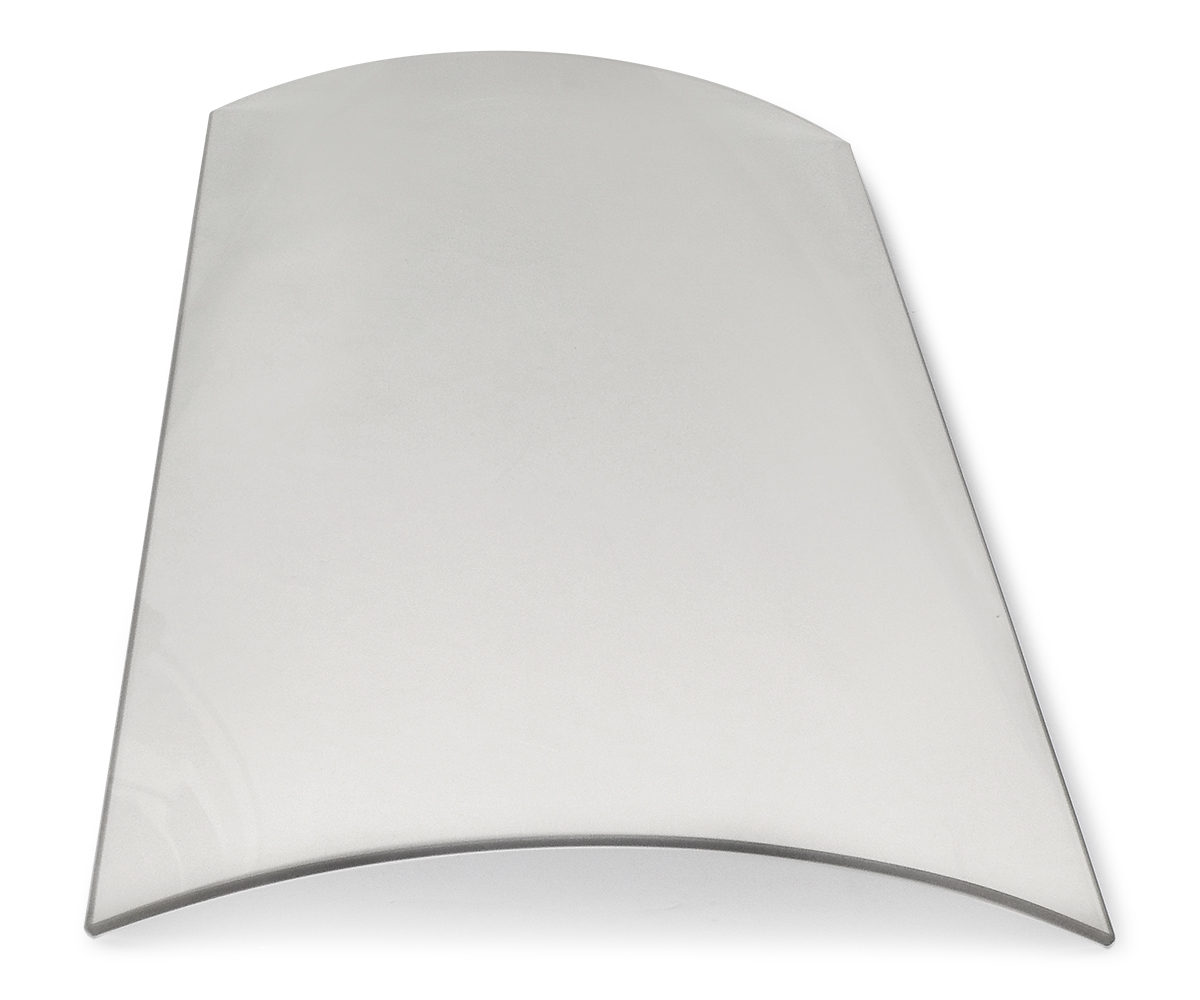

Original Sichtscheibe für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Sichtscheibe Eckdaten:

• Glasscheibe, Scheibe
• Maße (B/L/H) 262 mm x 450 mm x 4 mm
• Bogenlänge 273 mm
• Material Glas
• hitzebeständig
• Position 2 in der Explosionszeichnung

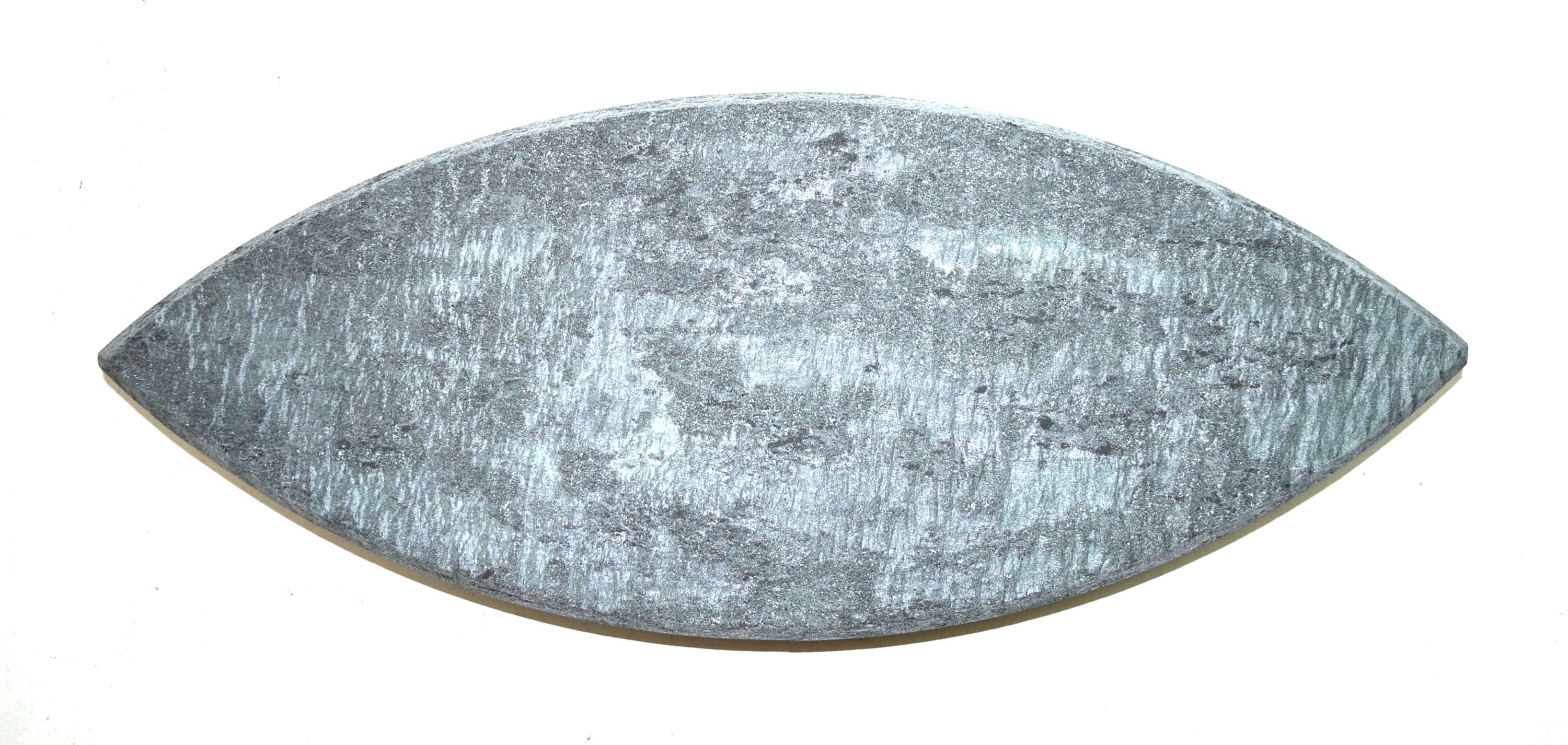

Original Einlage für den Kaminofen Wodtke KK 50-10 RW

• Bei diesem Artikel kann die Struktur und Farbe von der Abbildung bzw. von der Struktur und Farbe des bisher verbauten Artikels abweichen. Aus diesem Grund ist eine Auftragsstornierung bzw. Reklamation aufgrund von Abweichungen bei der Farbe und Struktur des Artikels nicht möglich.

Wodtke KK 50-10 RW Einlage Eckdaten:

• Platte, Einschub
• Maße (B/L/H) 360 mm x 144 mm x 30 mm
• Material Speckstein
• Form elliptisch
• Position 38.1 in der Explosionszeichnung

Original Stehrost für den Kaminofen Wodtke KK 50-10 RW

• Passend ab Fertig.-Nr. 612 104 bis 699 999

Wodtke KK 50-10 RW Stehrost Eckdaten:

• Glutfang, Rostreling
• Maße (B/L/H) 310 mm x 48 mm x 48 mm
• Material Guss
• Farbe schwarz
• Position 39 in der Explosionszeichnung

Original Tür für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Tür Eckdaten:

• Kaminofentür, Ofentür
• Farbe schwarz
• Komplett inkl Türglas, Griff und Befestigung für die Ausführung Glas

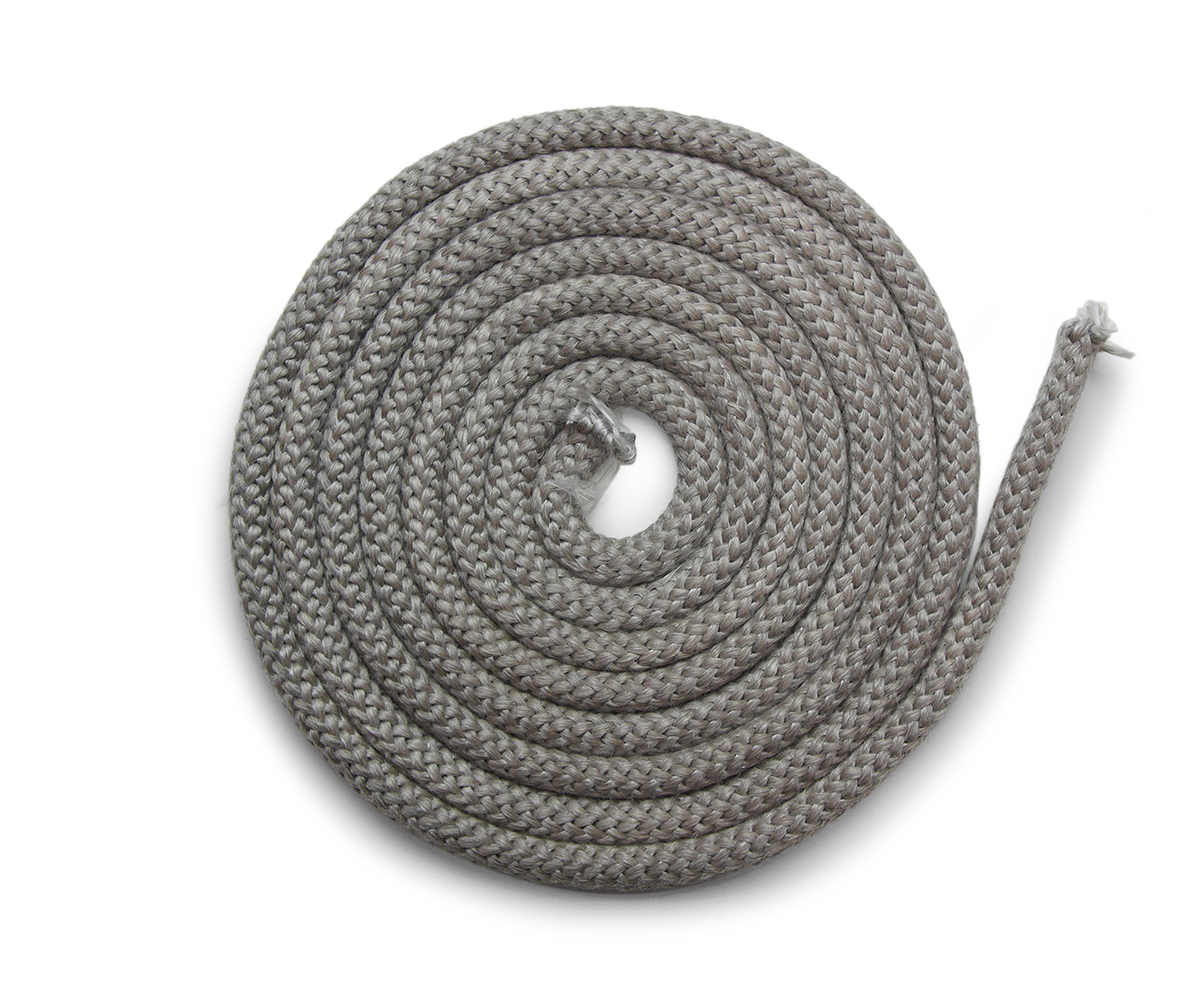

Türdichtung für den Kaminofen Wodtke KK 50-10 RW

• Wir empfehlen einen Kleber für die Montage, der durch punktuelles Auftragen, unterstützend wirken kann.
• Auch empfehlen wir Dichtungsabbinder, damit die Dichtschnur-Enden nicht ausfransen.
• Als optisches Highlight bieten wir ebenfalls Dichtungshülsen an.

Wodtke KK 50-10 RW Türdichtung Eckdaten:

• Türband, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

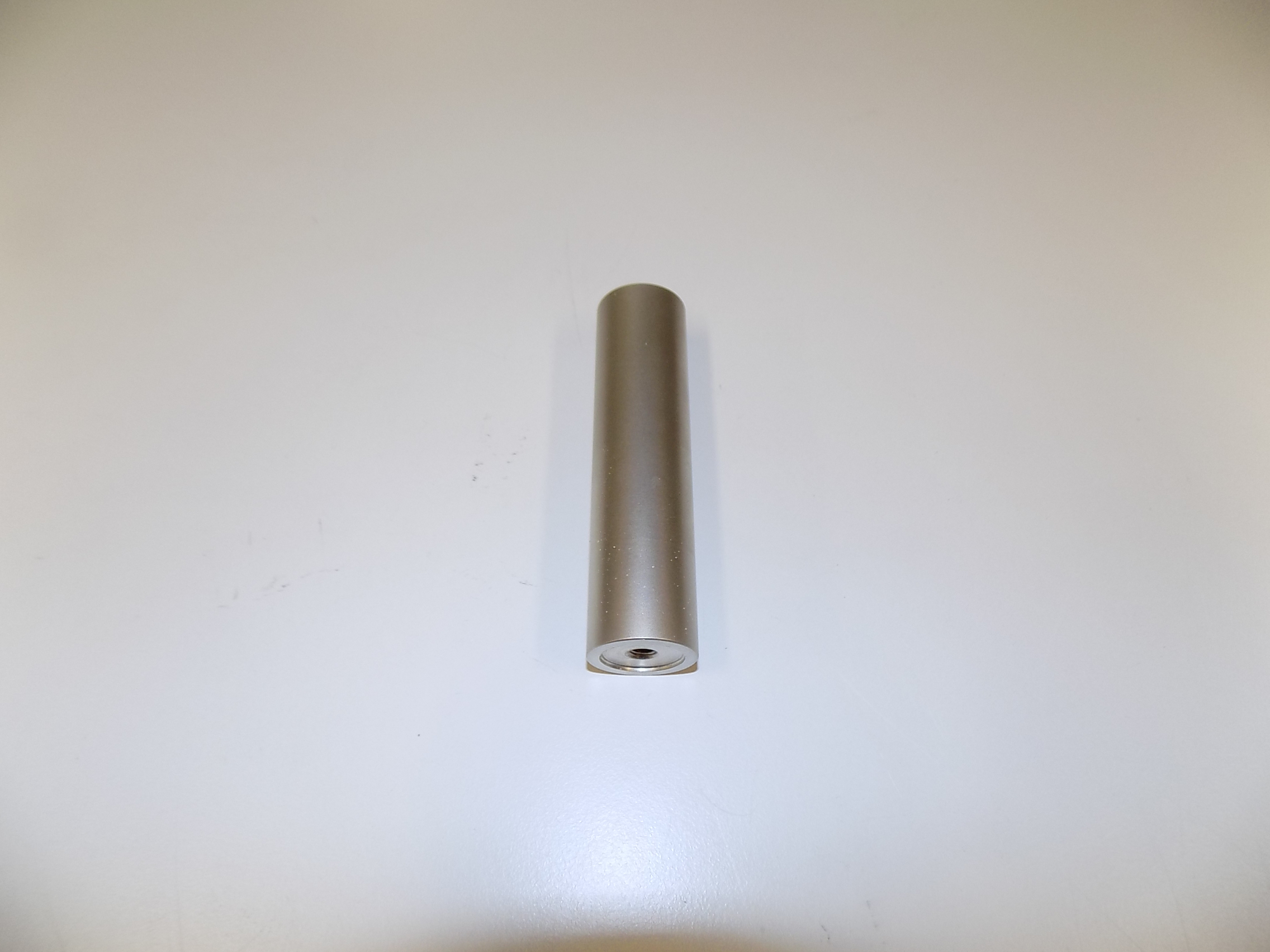

Original Türgriff A für den Kaminofen Wodtke KK 50-10 RW

• passend für die Kamin-Ausführung Speckstein

Wodtke KK 50-10 RW Türgriff Eckdaten:

• Griff, Türklinke
• Maße (L) 100 mm
• Durchmesser 25 mm
• passend für die Kamin-Ausführung Speckstein
• Position 5.2 in der Explosionszeichnung

Original Zugumlenkung mittig links für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Zugumlenkung mittig links Eckdaten:

• Rauchumlenkung, Umlenkung
• Material Stahl
• Position 16 in der Explosionszeichnung

Original Zugumlenkung mittig rechts für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Zugumlenkung mittig rechts Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Material Stahl
• Position 21 in der Explosionszeichnung

Original Zugumlenkung oben links für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Zugumlenkung oben links Eckdaten:

• Rauchgasumlenkung, Rauchumlenkung
• Material Vermiculite
• Position 18 in der Explosionszeichnung

Original Zugumlenkung oben mittig für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Zugumlenkung oben mittig Eckdaten:

• Umlenkung, Flammenschild
• Maße (B/L/H) 150 mm x 130 mm x 30 mm
• Material Vermiculite
• Position 17 in der Explosionszeichnung

Original Zugumlenkung oben rechts für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Zugumlenkung oben rechts Eckdaten:

• Prallplatte, Rauchumlenkung
• Material Vermiculite
• Position 18 in der Explosionszeichnung

Original Zugumlenkung unten für den Kaminofen Wodtke KK 50-10 RW

Wodtke KK 50-10 RW Zugumlenkung unten Eckdaten:

• Prallplatte, Flammenschild
• Maße (B/L/H) 328 mm x 224 mm x 30 mm
• Material Vermiculite

Original Scheibenhalter links rechts für den Kaminofen Wodtke KK 50-10

Wodtke KK 50-10 Scheibenhalter links rechts Eckdaten:

• Glashalter, Halterung für Sichtscheibe

Original Scheibenhalter oben unten für den Kaminofen Wodtke KK 50-10

Wodtke KK 50-10 Scheibenhalter oben unten Eckdaten:

• Glashalter, Halterung für Sichtscheibe
